Czym jest Black Trussing?

Czarne kratownice to metalowe kratownice, służące do podtrzymywania oświetlenia, sprzętu nagłaśniającego, olinowania i innych elementów sceny. Są malowane lub pokrywane czarną powłoką, zwykle ze względów estetycznych, aby wtapiały się w tło podczas występów.

Czarny kratownicowy układ ładowania:

Nośność tej czarnej kratownicy oświetleniowej jest kluczowa w przypadku różnych wydarzeń, a bezpieczeństwo jest kwestią priorytetową, zwłaszcza w USA, gdzie obowiązują surowe przepisy.

Ta czarna konstrukcja oświetleniowa przeznaczona jest dla cyrków, a do tego dochodzą obciążenia dla akrobatów i sprzętu oświetleniowego, starannie obliczone przez profesjonalnych inżynierów.

Cały system Black Stage Truss jest przed dostawą testowany przez ITSCtruss.

Montaż systemu kratownic czarnych:

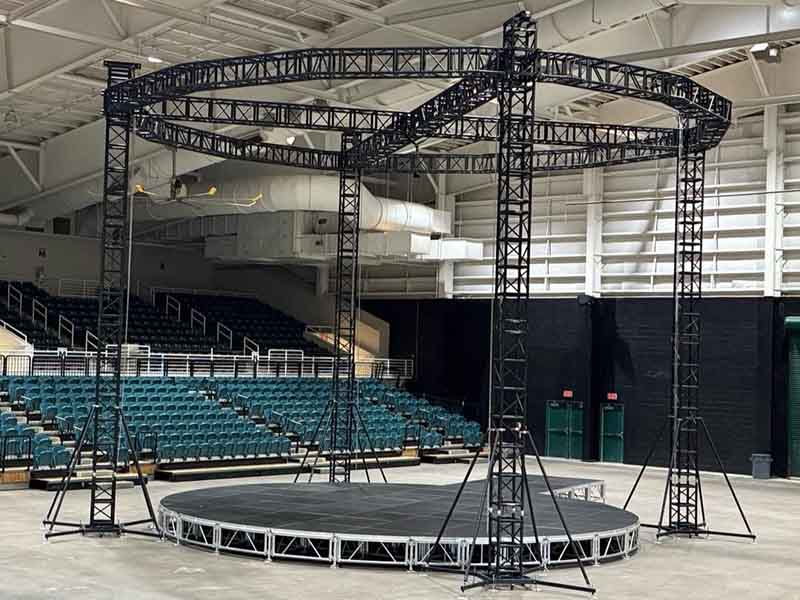

Teraz cyrk jest na arenie, która jest dużym krytym obiektem. Więc konstrukcja musi być wystarczająco solidna, aby poradzić sobie ze skalą cyrku, co może obejmować występy powietrzne, akrobacje, oświetlenie i dźwięk. A czarne kratownice powinny być wystarczająco bezpieczne, aby udźwignąć wszystkie ciężary.

Następnie proces instalacji. Jak zabezpieczyć kratownice na arenie? Areny zazwyczaj mają punkty mocowania w suficie, więc kratownice mogą być zawieszone na nich. Alternatywnie mogą używać konstrukcji podpartych na ziemi, takich jak wieże lub rusztowania. Wybór między podparciem na ziemi a podwieszeniem na górze zależy od infrastruktury areny i wymagań cyrku.

ITSCtruss to profesjonalista w dziedzinie systemów czarnych kratownic na potrzeby imprez cyrkowych:

Czarne kratownice trzeba by kupić lub wynająć. Ponieważ cyrki często koncertują, mogą wypożyczać kratownice lokalnie w każdym mieście, aby zaoszczędzić na kosztach transportu. Ale jeśli są właścicielami sprzętu, muszą go transportować, co zwiększa koszty załadunku. Logistyka transportu obejmowałaby ciężarówki, doki załadunkowe na arenie, a także ewentualnie dźwigi lub wózki widłowe, aby przesunąć kratownice na miejsce.

Nakłady na załadunek obejmowałyby również harmonogram: kiedy przyjeżdżają ciężarówki, ile czasu jest przeznaczone na załadunek i rozstawienie. Areny mają określone przedziały czasowe na załadunek, więc proces musi być wydajny. W zależności od lokalizacji w USA może być zaangażowany związek zawodowy. Na przykład w niektórych miastach trzeba zatrudniać lokalnych pracowników scenicznych za pośrednictwem związków zawodowych, co wpływa na koszty pracy i przepływ pracy.

Kontrole bezpieczeństwa są niezbędne. Po zainstalowaniu kratownic należy je sprawdzić. Być może certyfikowany inżynier musi podpisać się pod olinowaniem. Ponadto, biorąc pod uwagę rozkład ciężaru, należy upewnić się, że podłoga areny wytrzyma obciążenie, jeśli używa się kratownic podpartych na ziemi. Bezpieczeństwo przeciwpożarowe to kolejny aspekt; materiały użyte w kratownicach i wszelkim przymocowanym sprzęcie mogą wymagać ognioodporności.

Oświetlenie i inny sprzęt przymocowany do kratownic wymagałby odpowiedniego okablowania i dystrybucji zasilania. Zarządzanie kablami jest częścią konfiguracji, aby zapobiec zagrożeniom potknięcia i zapewnić niezawodne połączenia. Czarny kolor pomaga kratownicom zniknąć w tle, więc projektanci oświetlenia mogą skupić uwagę publiczności na obszarach występów.

Prawdopodobnie wymagana jest dokumentacja. Posiadanie szczegółowych planów i obliczeń obciążenia, a nawet ich przesłanie do zarządu areny lub władz lokalnych w celu zatwierdzenia. Pozwolenia mogą być konieczne, zwłaszcza jeśli instalacja jest złożona lub obejmuje olinowanie nad głową.

Rozkładanie (rozładunek) to proces odwrotny. Po zakończeniu cyrku kratownice muszą zostać zdemontowane, spakowane i załadowane z powrotem na ciężarówki. Ponownie ograniczenia czasowe, ponieważ arena może wkrótce mieć zaplanowane kolejne wydarzenie. Prawidłowe przechowywanie i transport, aby zapobiec uszkodzeniu kratownic.

Potencjalne wyzwania: ograniczenia istniejącej infrastruktury areny, ograniczenia wagowe, spory związkowe, presja czasu, konieczność zapewnienia kompatybilności wszystkich komponentów, ryzyko odsłonięcia doku załadunkowego, koordynacja z innymi dostawcami (np. nagłośnienia, oświetlenia, rekwizytów) w celu uniknięcia konfliktów podczas montażu.

Powinienem również pomyśleć o konkretnych przykładach. Na przykład Cirque du Soleil używa skomplikowanych systemów olinowania i kratownic do swoich występów. Mogą mieć niestandardowe rozwiązania, ale ogólne zasady mają zastosowanie również tutaj.

Podsumowując, kolejne kroki obejmowałyby zaplanowanie projektu olinowania, zapewnienie zgodności z przepisami bezpieczeństwa, koordynację logistyki transportu i pracy, montaż kratownicy z zastosowaniem odpowiednich technik montażu, przymocowanie niezbędnego sprzętu, przeprowadzenie kontroli bezpieczeństwa, a następnie sprawne rozmontowanie i załadunek po zakończeniu imprezy.

Podejścia do konstrukcji z czarnymi kratownicami w cyrku w USA:

Ustawianie czarnych kratownic dla cyrku na arenie w USA wymaga skrupulatnego połączenia planowania technicznego, zgodności z przepisami bezpieczeństwa i koordynacji logistycznej. Oto ustrukturyzowane podejście:

1. Wstępne planowanie i projektowanie:

• Wybór kratownicy: Wybierz kratownice aluminiowe (trójkątne/kwadratowe) dla wydajności wytrzymałości do wagi. Kratownice malowane proszkowo na czarno poprawiają estetykę.

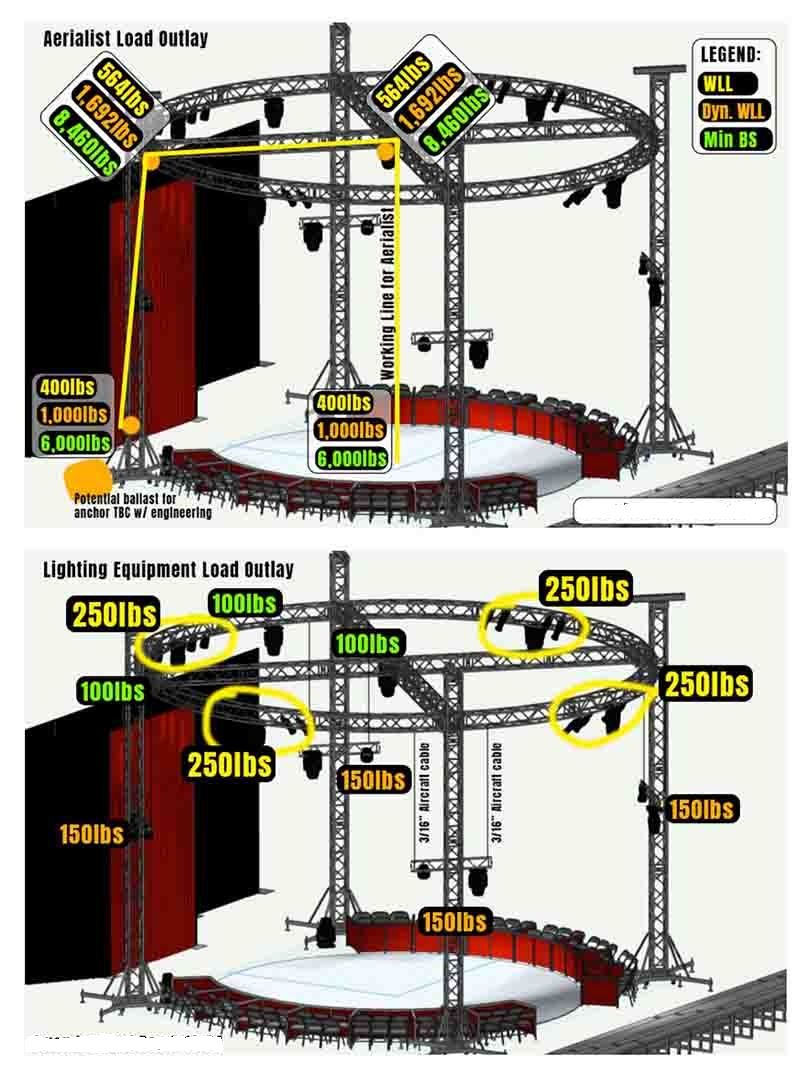

• Analiza obciążenia: Oblicz obciążenia dynamiczne (wykonawcy, sprzęt) i statyczne. Zatrudnij inżyniera konstrukcyjnego, aby poświadczył nośność, przestrzegając norm ANSI_E1-43--2016_PerformerFlying Systems i lokalnych przepisów.
• Plan olinowania: Zdecyduj pomiędzy punktami olinowania dachu areny (do występów powietrznych) lub konstrukcjami podpartymi na ziemi (wieże, rusztowania). Użyj oprogramowania CAD/rigging do wizualizacji układu.

2. Logistyka i załadunek:

• Transport: Koordynacja ciężarówek do transportu kratownic. Weryfikacja dostępu do doków areny i planowanie przedziałów czasowych załadunku.

• Praca: Zatrudnij pracowników scenicznych ze związku zawodowego, jeśli to konieczne (np. w miastach takich jak Nowy Jork lub Los Angeles). Używaj wózków widłowych/dźwigów do ciężkich segmentów kratownicy.

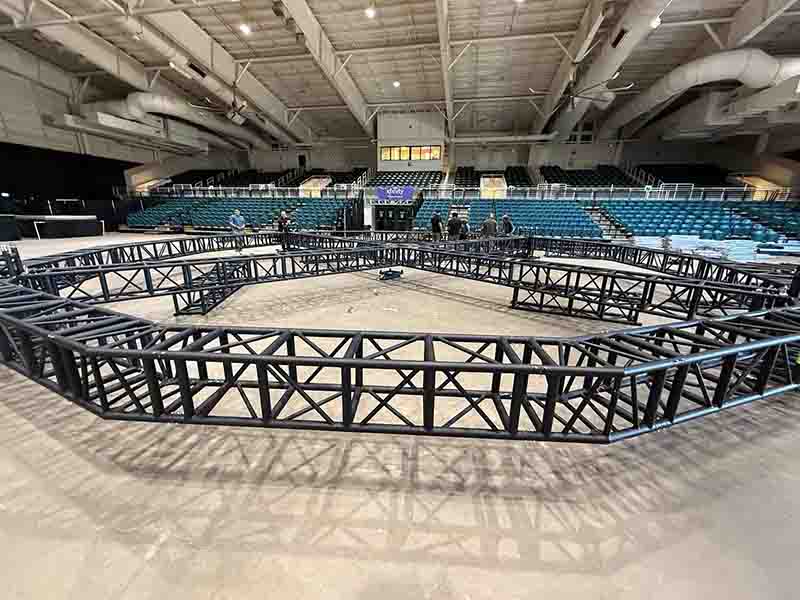

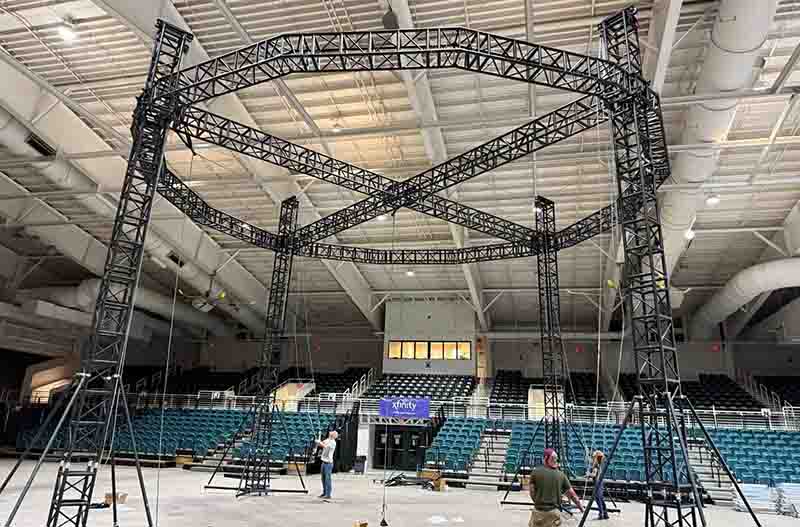

• Montaż: Montaż kratownic przy użyciu certyfikowanych monterów. Podpory gruntowe mogą wymagać ochrony podłogi (np. sklejki), aby zapobiec uszkodzeniom.

3. Instalacja i bezpieczeństwo:

• Olinowanie: Zabezpiecz kratownice górne do certyfikowanych punktów kotwiczenia. Użyj zestawów rozporowych, szekli i podnośników. W przypadku podpór gruntowych upewnij się, że płyty bazowe są wypoziomowane i obciążone.

• Mocowanie sprzętu: Zamontuj oświetlenie, dźwięk i osprzęt (np. bloczki, karabinki) za pomocą lin bezpieczeństwa. Zarządzaj kablami za pomocą wiązek i opasek.

• Inspekcje: Przeprowadzanie testów obciążeniowych i kontroli bezpieczeństwa z certyfikowanym inżynierem. Weryfikacja ognioodporności materiałów (NFPA 701).

4. Rozważania operacyjne:

• Dystrybucja zasilania: Używaj sprzętu elektrycznego z certyfikatem UL. Zaplanuj obwody, aby uniknąć przeciążeń.

• Dostępność: Zapewnij pomosty lub windy dla załogi podczas pokazu.

• Dokumentacja: Przekaż plany/pozwolenia dotyczące olinowania do kierownictwa areny. Przechowuj wykresy obciążeń i raporty z inspekcji na miejscu.

5. Załadunek i wyjazd:

• Demontaż: Odwróć kroki instalacji. Oznacz segmenty kratownicy, aby zapewnić wydajne pakowanie.

• Transport: Zabezpiecz kratownice w ciężarówkach za pomocą wyściółki/pasów. Sprawdź, czy nie doszło do uszkodzeń podczas transportu.

• Podsumowanie: Przejrzyj wyciągnięte wnioski na potrzeby przyszłych tras koncertowych.

Kluczowe wyzwania i rozwiązania:

• Ograniczenia czasowe: Ustal priorytety zadań na ścieżce krytycznej (np. montaż przed oświetleniem).

• Koordynacja pracy: Wyjaśnij zasady związkowe z wyprzedzeniem, aby uniknąć opóźnień.

• Ograniczenia infrastruktury: Przed podpisaniem umowy należy sprawdzić ograniczenia wagowe areny i punkty mocowania.

Przykładowe odniesienie:

• Podczas pokazów objazdowych Cirque du Soleil wykorzystywane są modułowe systemy kratownic i zapasowe olinowanie do pokazów powietrznych, co pozwala na szybki montaż i demontaż.

Dzięki połączeniu precyzyjnej inżynierii, rygorystycznych protokołów bezpieczeństwa i usprawnionej logistyki, czarne kratownice można skutecznie wdrożyć, aby stworzyć płynne, budzące podziw widowiska cyrkowe.
